| Modelo zenbakia | S12CM-3D |
| Hodiaren luzera | 6000 mm |
| Hodiaren diametroa | 20-120 mm |
| Laser Burua | Inportatutako 3D Tube Laser Head BLT / Golden Laser 3D Head Choice for |
| Laser iturria | Inportatutako zuntz laser erresonadorea IPG / N-Light / Txinako laser iturria Raycus / Max |
| Servomotorra | Yaskawa Autobus Motorra |
| Laser iturriaren potentzia | 3000w 4000w 6000w aukerakoa |
| Kokapen-zehaztasuna | ± 0,05 mm |
| Errepikatu posizioaren zehaztasuna | ± 0,03 mm |
| Biraketa-abiadura | 160r/min |
| Azelerazioa | 1.5G |
| Hodi bakarreko gehienezko pisua | 15kg/metro |
| Ebaketa-abiadura | materialaren araberakoa, laser iturriaren potentzia |
| Energia elektrikoaren hornidura | AC380V 50/60Hz |
| Hodi automatikoko elikadura | S12CM-3D tutu automatikoko elikadura barne |
/
3D ebaketa-buruen seriea
-

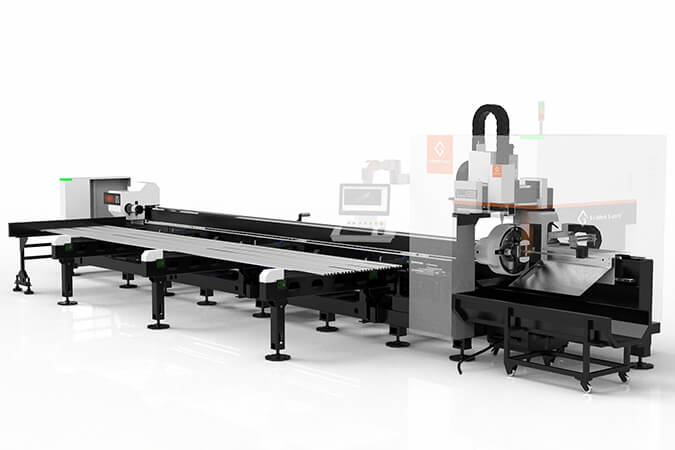

Alboetan muntatutako hodi txikiak ebakitzeko makina erdi-automatikoa.
Forma ezberdineko metalezko hodiaren zirrikitu alaka mozteko jantzia, hodiaren kanpoko diametroa 20-120 mm-koa izan daiteke, metalezko hodiaren luzera 6 metrokoa.

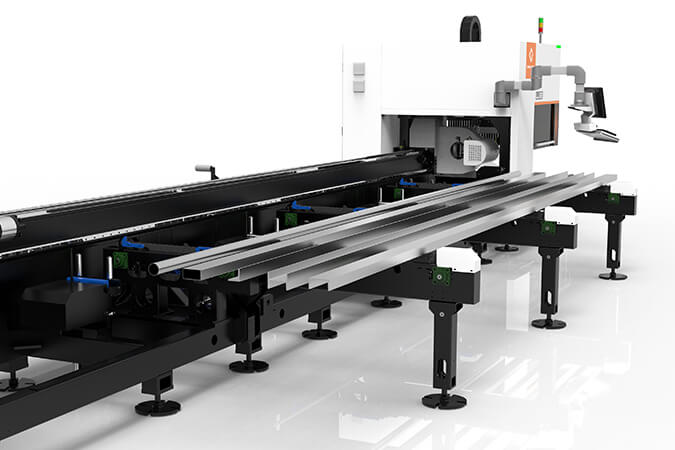

Hodi erdi automatikoen sorta kargatzeko sistemarekin, hodi desberdinak erraz kargatzeko.
Batez ere Ezaugarriak

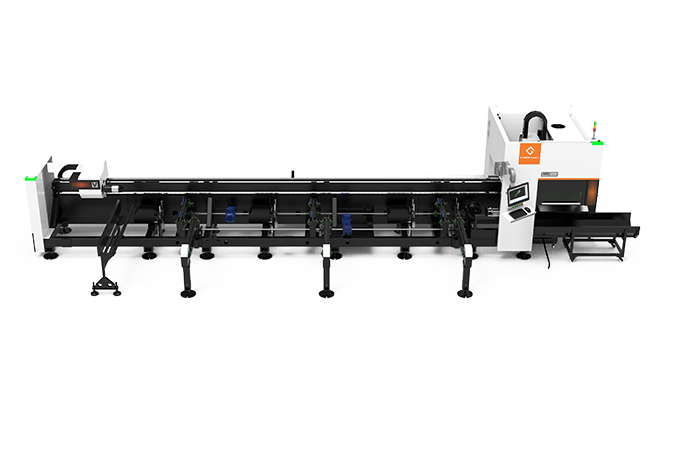

Alboetako muntaketa diseinua
Diseinu trinkoa konbinatu erdi-automatikoki hodiak kargatzeko sistema.
Erraz kargatzeko forma ezberdineko hodiak, batez ere profil berezia.
Tamaina Txikia, Energia Handia
Kontzeptu integratuak zirkuituak, laserrak eta petrolio eta gas sistemak diseinu trinko batean integratzen ditu, kontzentrazio eta miniaturizazio handia lortuz, diseinu malguarekin eta funtzionamendu erosoarekin.
Gehienezko azelerazioa:1.5G
Biraketa-abiadura maximoa:160r/minutu.

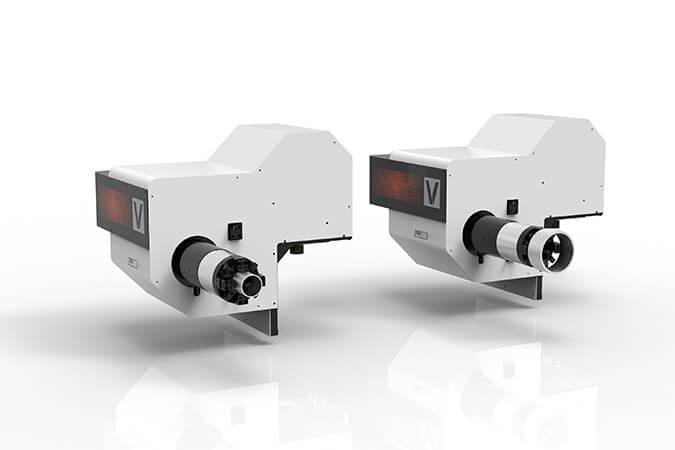

Kanoi Egitura Atzeko Chuck
Atzeko atzaparraren gainazal zerradunaren prozesamendu bereziak hodi malguko bi modu onartzen ditu:
Diametro txikiko hodiak:kanpoko clamping metodoa clamping indar uniforme eta egonkorra bermatzeko erabiltzen da;
Diametro handiko hodiak:kanpoko euskarria modua hauta daiteke clamping egonkorragoa eta fidagarriagoa izan dadin
Aurrealdeko trazu osoa
√ Zulo karratua 120mm × 120mm hodi karratuak gehienez estutzen ditu.
√ Ibilbide osoko estutze automatikoa, hodia azkar estutu daiteke klik bakarrarekin
√ Hainbat formatako hodiak aldi berean atxiki ditzake, lanaren eraginkortasuna asko hobetuz

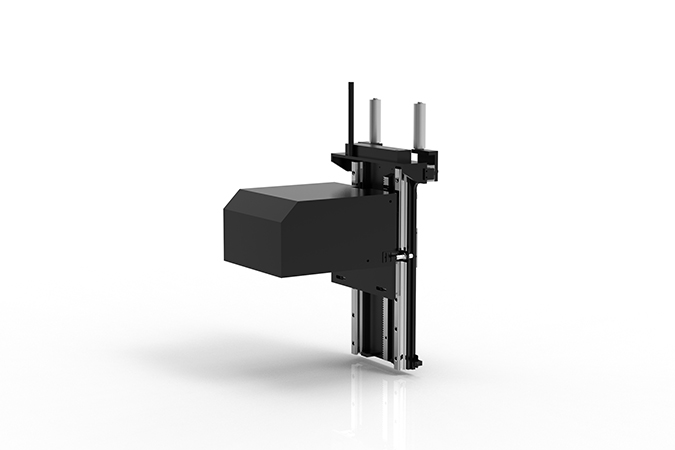

Diametro aldakorreko gurpil euskarria
Espezifikazio anitzeko hodien euskarriaren posizio-markekin integratuta, eskuzko eragiketa sinplea baino ez da beharrezkoa hodiaren euskarriaren altuera berehala doitzeko, bizkorra eta lana aurrezten duena.
Tutuentzako euskarriaren gaitasun integralak:
Aurrealdeko eta atzeko diametro aldakorreko gurpilen euskarriaren sistema hodi forma ezberdinetara egokitzen da, euskarri egonkorra eskainiz, hondoratzea eta deformazioa saihesteko.
Horrek ebaketa-erroreak murrizten ditu eta abiadura handiko biraketa egonkortzen du, hodi txiki eta meheen kalitatea hobetuz eta prozesatzeko eraginkortasuna hobetuz.
Doako Marrazketa Funtzioa Menuan oinarritutako Modelatzea
Erraz modelatu 3D hodi-mozketak habia-menuaren bidez, V-formako eta D-ko zirrikitu konplexuak sortuz klik bakarrarekin. Integrazio honek softwarearen mugak ezabatzen ditu, diseinuaren eraginkortasuna hobetuz

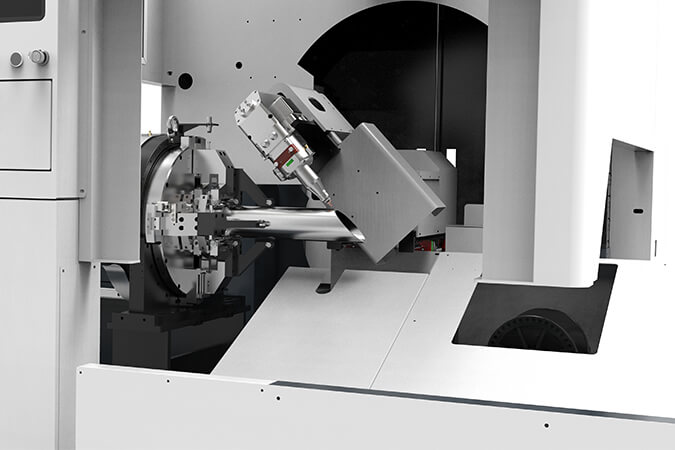

3D Laser Ebaketa Burua -Hodiak alakatzearen aniztasuna
S12CM-3D ebaketa-kontrol sistema adimendunak, ardatz anitzeko mugimenduko makina-erreminta batekin konbinatuta, hainbat hoditan zirrikadura konplexuak mozteko aukera ematen du, forma biribilak eta karratuak barne.
Aplikazioak hobetzen ditu ebaketa-estilo ezberdinak ahalbidetuz, hala nola alakak, zuloak eta V-formako zirrikituak.

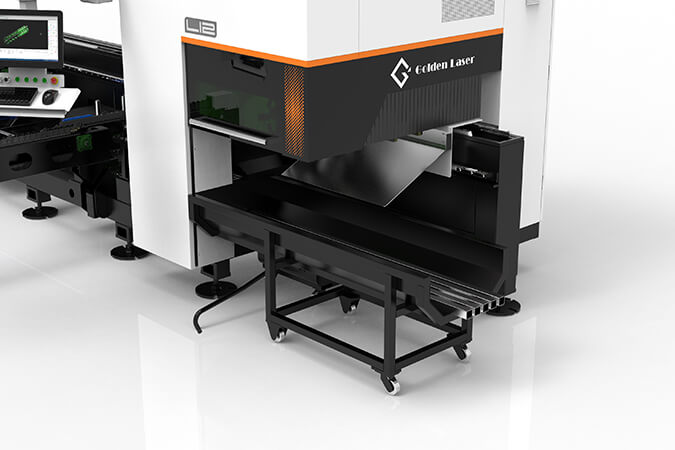

Amaitutako Hodi Materiala jasotzeko gailua
Hondakinak biltzeko orga independente batekin hornituta, ateratzeko diseinu erosoak eskuzko prozesatzea errazten eta eraginkorragoa egiten du.
Amaitutako produktuak biltzeko eremuak biltegiratze-espazio eta buffer-funtzio eraginkor jakin bat ditu, eskuzko esku-hartzea murrizteko eta ekoizpen-prozesuaren automatizazio-maila hobetzeko asmoz.
Bideoa
S12CM hodi txikiko laser ebaketa makina Alboko muntaketa mota
Material eta industria aplikazioa
3D laser bidezko hodiak mozteko aplikazioa:
Batez ere hodi angelua ebaketa, 45 graduko angelua ebaketa Channel Steel, I-habea eta abar.
3D laser hodi ebaketa makineria astunean, ontzigintzan, eraikuntza industrian eta abarretan oso erabilia.
Makinaren Parametro Teknikoak
