Suure võimsusega terve katte kiudlaserlõikusmasin BECKHOOF-kontrolleriga

GF-JH seeria fiiberlaserlõikusmasin kannab peamiselt suurt laservõimsust, see on väga hea valik mõne paksu metallplaadi lõikamiseks.

Mudeli number: GF-2560JH/GF-2060JH/GF-2580JH
Minimaalne tellimuse kogus: 1 komplekt
Tarnevõime: 100 komplekti kuus
Port: Wuhan / Shanghai või vastavalt teie nõudele
Maksetingimused: T/T, L/C

Saada päring

Masina üksikasjad

Materjali ja tööstuse rakendus

Masina tehnilised parameetrid

Seotud tooted

Eelmine: 4000w 6000w 8000w kiudlaseriga lehtede lõikamismasin

Järgmine: 2000 W kiudlaseriga lõikamismasin metalltorude ja torude jaoks

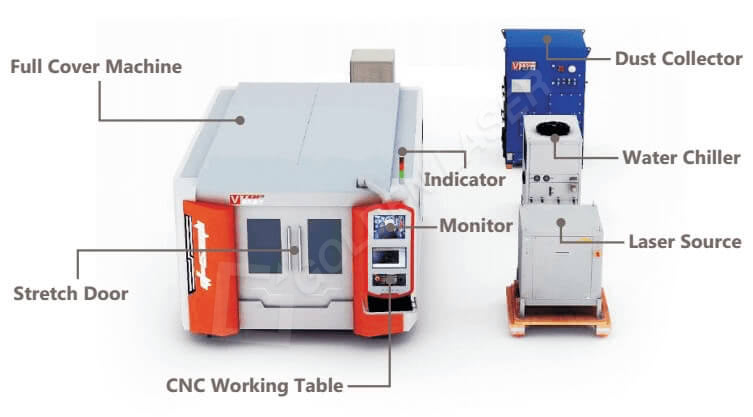

Terve kateKiudlaseriga lõikamismasinKoos BECKHOOF kontrolleriga GF-2560JH

Masina omadused

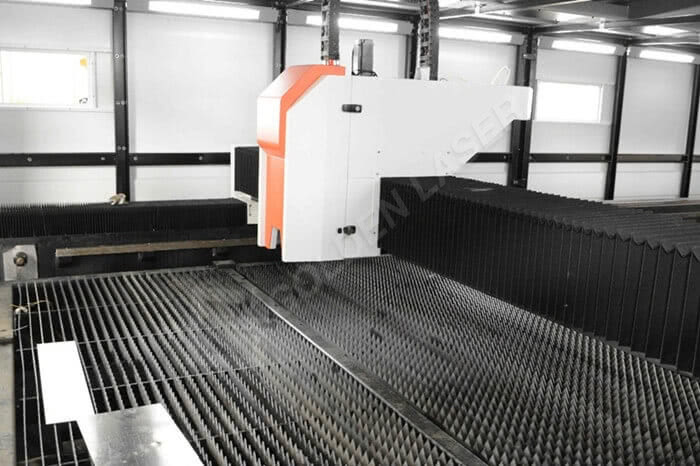

6000 W kiudlaseriga lõikamislehtede näidisnäitus

1. Vastu võetud Saksamaalaser CNCkontrolleri süsteemBeckhoff, see põhinebBUS kaabel, võimaldavad kiirel lõikamisel suurt töötlemistäpsust ja kõrget töötõhusust. Võrreldes teiste CNC-dega, on signaaliedastus kiirem ja ühtlasemlaser masin kontroller, seda on tulevikus lihtsam hooldada.

2. Suure laservõimsusega kiudlasergeneraatori (nt 6000 W) standardne kollokatsioon, madalad kasutus- ja hoolduskulud ning maksimaalne pikaajaline investeeringutasuvus ja kasum. valikuline 1500W-8000W kiudlasergeneraator vastavalt detailide töötlemise nõudele,

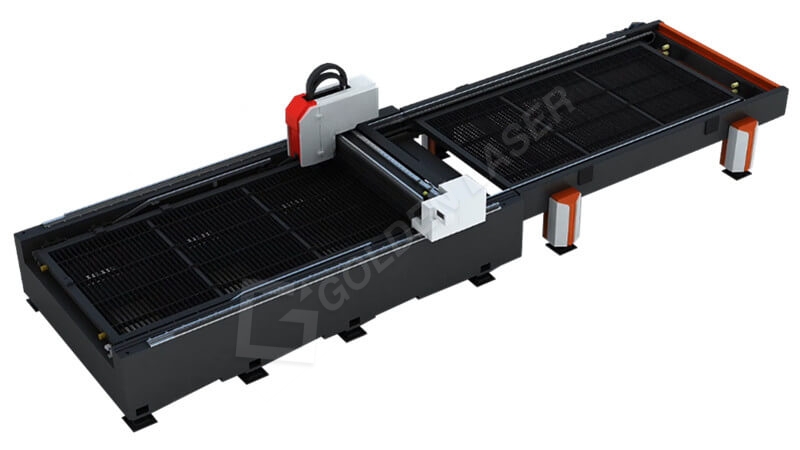

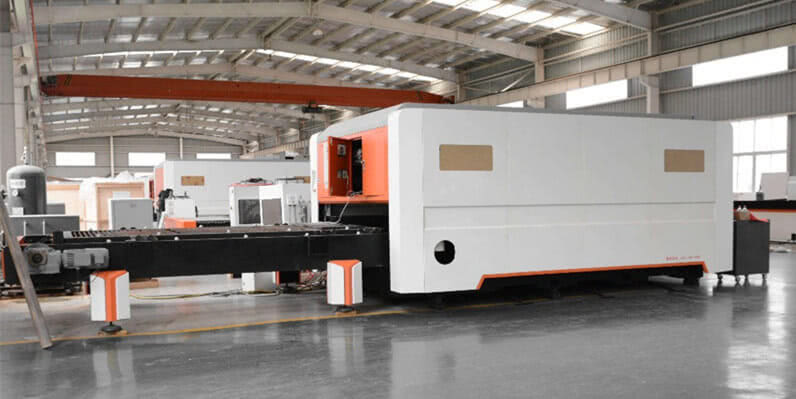

3. Integreeritud süstikulauad maksimeerivad materjali üleandmisaega. Shutilaua vahetussüsteem võimaldab mugavalt laadida uusi lehti,sel ajal, kui masin lõikab sees teist lehte, saame valmisosad väljast maha laadida;Transpordilauad on täielikult elektrilised ja ka saabtagantpoolt juhtimine tagab ohutu kasutamise, vältige valesti töötamist, 1,5*3m ruumilaua vahetamiseks kulub vaid19 sekundit, see on väga kiire, sujuv ja energiasäästlik.

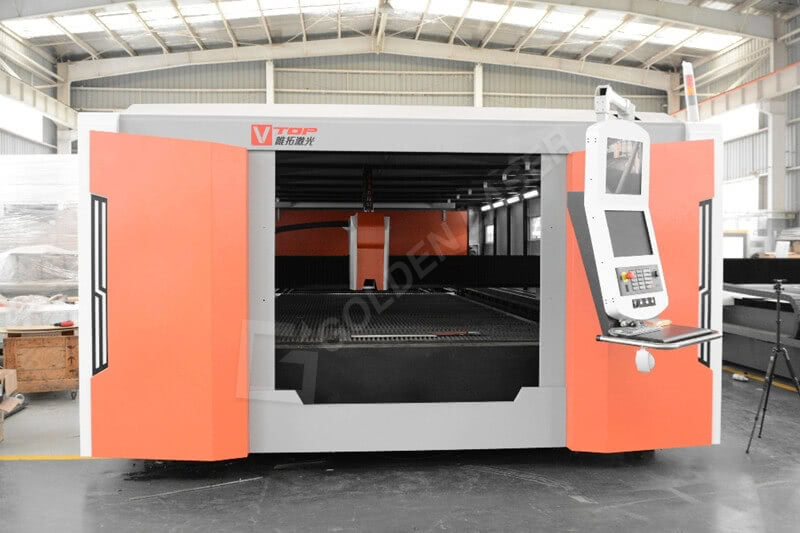

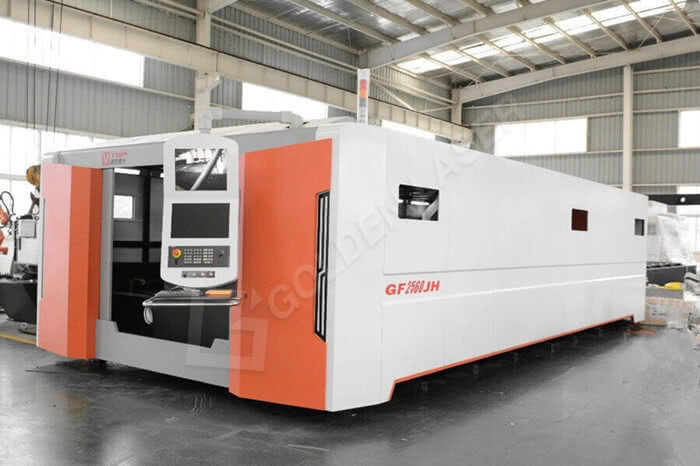

4. Kuldne laser Täielikult suletud kaubaaluste vahetamise kiudlaseriga lõikamismasin -Täielikult suletudtööruum teeb sinulõikamisprotsess on ohutum!

Suurepärane väljalaskesüsteemdisain ülalt alla, tagab hea lõikekeskkonna,Jälgige sisemist olukorda selgemalt

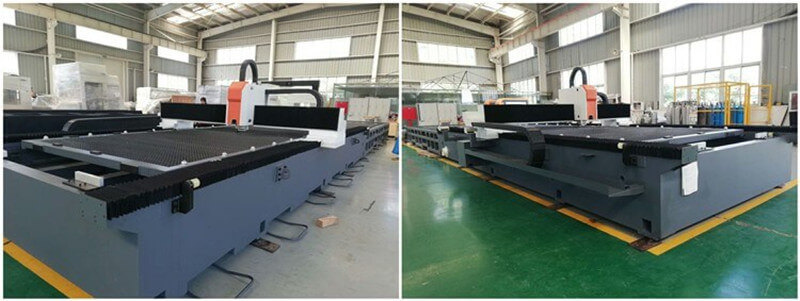

5. Eesmärk on püsiv ja tugev masina korpus, mis hoiab laseri võimsust kõrge, projekteerime ja valmistame tugevdatud keevitatud masina kere pärast2 korda vananemisprotsessimis tagab toimivuse pikaajalise täpsuse ja stabiilsuse.

erineva paksusega messingkiudlaseriga lõikamine

Vaadake videot – 6000 W kiudlaseriga lõikamine 10 mm messingist lehte

Eelmine: 4000w 6000w 8000w kiudlaseriga lehtede lõikamismasin

Järgmine: 2000 W kiudlaseriga lõikamismasin metalltorude ja torude jaoks

Materjali ja tööstuse rakendus

Tööstuslikud rakendused

GF-JH seeria kiudlaserlõikusmasin omab peamiselt suurt laservõimsust, seega on see väga hea valik mõne paksu metalllehe lõikamiseks. Näiteks põllumajandusmasinad, tekstiilimasinad, toiduainete masinad ja ehitusmasinad ning muud suured masinate ja seadmete tootmine kasutavad töötlemiseks tavaliselt suure võimsusega kiudlaseriga lõikemasinat.

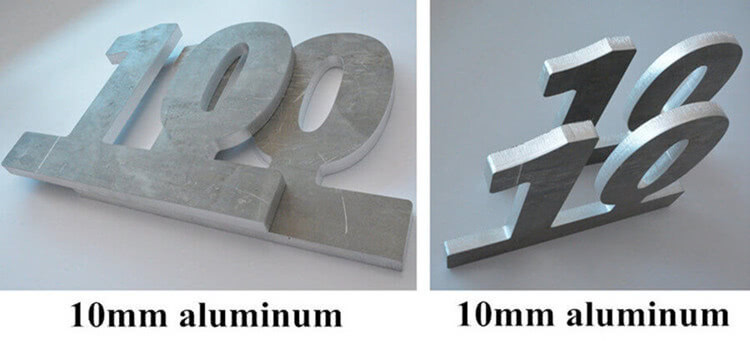

Sobib roostevabast terasest metalli, süsinikterase, räniterase, alumiiniumisulami, titaanisulami, tsingitud terase, alumiiniumiga kaetud tsinkplaadi, vase ja muude metallide jaoks, 6000 W kiudlaseriga lõikemasin saab lõigata kuni 25 mm süsinikterast ja 20 mm roostevaba terast.

metallpleki laserlõikusmasin

2500w kiudlaseriga lõikamise näidiste tutvustus

messingist lehe laserlõikamismasin

metallpleki lõikamine

Masina tehnilised parameetrid

GF-2560JH lõikemasina tehnilised parameetrid
Mudeli number	GF-2560JH	GF-2060JH	GF-2580JH
Lõikeala	2500mm * 6000mm	2000mm * 6000mm	2500mm * 8000mm
Laserallikas	IPG / N-light / Raycus / Max kiudlaserresonaator
Laserallika võimsus	6000 W (4000 W, 8000 W valikuline)
Positsiooni täpsus	±0,03 mm
Korda positsiooni täpsust	±0,02 mm
Kiirendus	1,5 g
Lõikekiirus	Elektrivarustus
Elektrivarustus	AC380V 50/60Hz

Masina konfiguratsioon

No	Üksus	Kaubamärk	Märkus
1.	Masinlõikuslaud	Kuldne laser	Hiina
2.	Masina töökonsool	Kuldne laser	Hiina
3	Autobussi laud	Kuldne laser	Hiina
3.	6000W kiudgeneraator	nValgus	USA
4	Laserlõikepea	Precitec Procutter	Saksamaa
5	Jahuti	Tongfei	Hiina
6	CNC kontroller	Beckhoff	Saksamaa
7	Käigukast ja hammaslatt	Altanta / Alfa	Saksamaa
8	Joonejuht	Rexroth	Saksamaa
9	Servoajam ja mootor	Beckhoff (kiudlaseriga lõikamissüsteem)	Saksamaa
10	Käigukast	Alfa	Saksamaa
11	Proportsioonventiil	SMC	Jaapan
12	Automaatne kõrguse regulaator	Precitec	Saksamaa
13	Pesastamistarkvara	Lantek	hispaania keel
